Линия по производству цемента мощностью 1500 т/сут

Описание Линии По Производству Цемента Мощностью 1500 т/сут.:

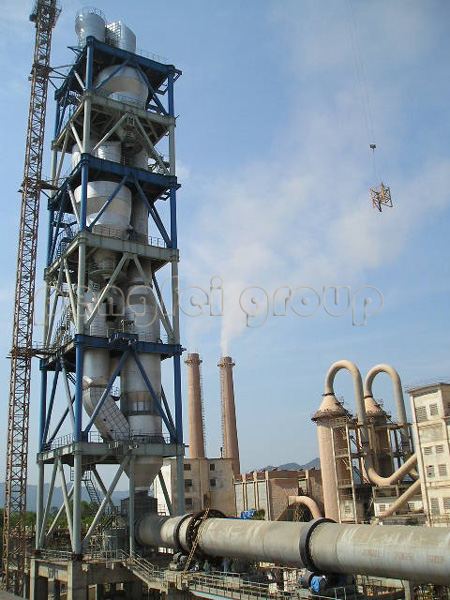

Наша цементная производственная линия объёмом 1500 т/д – это новая линия сухого способа производства цементного клинкера. В ней используется барабанная печь Ф3.5×54m, конец которой снабжён пятиуровневым циклонным теплообменником и печью пиролиза.

Технологическая цепочка в основном состоит из дробления известняка, измельчения сырьевой муки, её гомогенизации и хранения, обжига и помола цемента. Подробнее об этом читайте далее.

1.Дробление Известняка:
Известняк дробится в одноступенчатой молотковой дробилке, которая обычно используется для дробления руд средней твёрдости, таких как известняк, мергель, сланец, гипс, уголь и т.д. Она способна дробить большинство необогащённых сырых руд до требуемого для подачи размера, а её разгрузочная решётка может легко избавляться от влаги и грунта в них. Специальная система защиты задействована в подаче железа, которая может отправить недробленые металлы в подающее устройство. В таком случае, если оператор услышит странные металлические звуки, он может своевременно остановить оборудование для решения проблемы.

В линии по производству цемента объёмом 1500 т/д, мы используем одноступенчатую молотковую дробилку TKPC16.18. Её размер подачи составляет 800мм, она обрабатывает 250т/ч, и её показатель годового использования составляет 25,51%.

2.Измельчение сырьевой муки:
Для измельчения сырьевой муки мы используем вертикально-фрезерный станок HRM2800m.

3.Гомогенизация и хранение сырьевой муки:
Наш гомогенизирующий бункер φ15×50mMF совместил в себе гомогенизацию и хранение сырьевой муки, и его объём для хранения составляют около 6500 т., а период хранения – около 2,86 дней.

4.Обжиг (декарбонизация):
Система обжига (декарбонизации) в основном состоит из однорядной пятиступенчатой предпиролизной системы CDC, барабанной печи φ3.5×54m и холодильной устаноки воздушного профиля нового типа. Её производительность примерно 1500 тонн цементного клинкера в день, а энергопотребление – около 840 Ккал/кг (3511,0 Кдж/кг). Разрешающая способность карбоната кальция в подающихся материалах составляет более 90%. Кроме того, дополнительное отопление отходящими газами применяется при сушке сырья и необогащённого сырого угля.

Для охлаждения клинкера используется усовершенствованные решётчатые охладители с рабочей поверхностью 61.8м2, а температура клинкера на 65℃ выше температуры окружающей среды.

5.Измельчение цемента:
Эта линия по производству цемента объёмом 1500 т/д имеет две трубчатых (шаровых) мельницы φ3.5×13m и они оснащены O-SEPA высокоэффективным воздушным порошковым сепаратором типа N-1500, дополняющим циркуляторную систему измельчения. Их производительность составляет примерно 50 т/ч.

Перечень основного оборудования:

Наимено-вание Название, техническое описание и производительность Производи-тельность (т/ч) Коли-чество (набор) Годовой показатель использования(%) Приме-чания
1       Дробление известняка Тяжелый пластинчатый конвейер Тех. описание: B1250×11500mm Размер подачи: 800mm Мощность: 30кВт     200~350         1         25,51
Одноступенчатая молотковая дробилка Тех. описание: TKPC16.18 Размер подачи: 800mm Размер разрядки: ≤25mm Мощность: 355кВт     250
2 Предвари-тельная гомогениза-ция известняка Укладчик и конвейер для обратной транспортировки (регенератор) Расстояние между рельсами: 24м Общая установленная мощность: 142кВт Накопитель: Метод укладки: непрерывный Укладка слоев: >400 Метод обратной транспортировки: полная обратная транспортировка Производительность укладки: 600 т/ч Культвации: 250 т/ч     1
3       Измельчение сырой муки Вертикально-фрезерный станок: Тех. описание: HRM2800mm Размер подачи: ≤40мм Мелкость готовой продукции: 0.080мм Влажность при подаче: ≤ 6% Влажность при разгрузке: ≤0,5% Мощность двигателя: 1250кВт 130 1 60,90
4 Использование отходящего  газа от печей и мельниц       Градирня Тех. описание: Φ7.5 × 26m Производительность воздушной обработки: 400,000 м3/ч Температура подачи  воздуха: 340 ℃ Температура разряженного  воздуха: 150-220 ℃   1 82,19
Вентилятор  высокотемпературный: Поток воздуха: 400000 м3/ч Общее давление: 7500 Пa Рабочая температура: 340 ℃ (мгновенная температура 450 ℃) Скорость вращения: 1450 об/мин Мощность двигателя: 1250кВт   1 82.19
Вентилятор  высокотемпературный 2350DIBB24: Производительность воздушной обработки: 300000 м3/ч Общее давление: 7500 Па Электронный пылеуловитель c.BS930: Производительность воздушной обработки: 400000 м3/ч Концентрация пыли на входе: ≤80g/Нм2 Концентрация пыли на выходе: ≤50 мг   1   82.19
Вентилятор для удаления выхлопных газов: Производительность: 420000 м3/ч Общее давление: 1500 Па Рабочая температура: 150 ℃ Мощность двигателя: 355кВт   1 82.19
5 Конец печи Система из пятиуровневого циклонного теплообменника и печи пиролиза: C1: 2-Φ4300mm C2: 1-Φ5600mm C3: 1-Φ5600mm С4: 1-Φ5900mm C5: 1-Φ5900mm Печь пиролиза:  Φ6300mm 62,50 1 82,19
6 Корпус печи Барабанная печь Тех. описание: Φ3.5×54m Угол наклона: 4% Скорость вращения: 0,4~3.96 об/мин Мощность двигателя: 220кВт (настройка скорости DC) 62.50 1 82.19
7 Головная часть печи Решётчатый охладитель с воздушным профилем Модель: LBTF1700 62,50 1 82,19
8 Измельчение цемента Трубчатая (шаровая) мельница Тех. описание: Φ3.5 × 13 м Мелкость конечного продукта: 320м2/кг Мощность главного двигателя: 2000 кВт 50 2 58,59
Порошковый сепаратор Модель: О-Sepa1500 Объём воздуха: 1500 м3/мин   2 58,59
9 Упаковка цемента Восьмиотсековый роторный упаковщик Измерительная точность: ±0.25 кг на мешок 90 2 34,28


Основанная в 1994 году, компания Jiangsu Pengfei является профессиональным производителем и поставщиком линии по производству цемента объёмом 1500 т/д в Китае. Кроме того, мы можем также предоставить клиентам по всему миру множество другого оборудования, такого как линии для измельчения цемента, промышленные обжигательные печи и вагранки, шлифовальное оборудование, дробильное оборудование, пылесборник, холодильное оборудование, оборудование для сушки, оборудование для комбинированных удобрений, упаковочные машины, химическое оборудование и система электронного управления. Получив сертификацию ISO9000 и CE, наши продукты были хорошо приняты клиентами более чем из 60 стран и областей, таких как Германия, Россия, Бразилия, Египет, Иран, Япония, Южная Корея, Бенгалия, Пакистан, Турция, Бирма, Вьетнам, ЮАР, Колумбия, Боливия и т.д. Если Вы заинтересовались нашей линии по производству цемента объёмом 1500 т/д, пожалуйста, обращайтесь к нам.
